Schnittstellen Software

Neben der manuellen Bedienung der V&F Messgeräte mit der V&F Client Software, bietet V&F verschiedene, optionale Schnittstellen an, mit deren Hilfe unsere Analysatoren von einem beliebigen Master System automatisiert gesteuert werden können.

  • V&F AK-Interface
  • V&F Connect
  • V&F EtherCAT
  • V&F OPC Server
  • V&F Sensor Interface


V&F AK-Interface

Die AK Schnittstelle ist eine in der Automobilindustrie sehr weit verbreitete Schnittstelle zur Kommunikation zwischen dem Motorprüfstandsystem und diversen Messgeräten. Technisch basiert eine AK Schnittstelle entweder auf einer seriellen RS232 oder einer Ethernet Kommunikation.
Das AK Protokoll ist ein sogenanntes Master-Slave-Protokoll, bei dem der Analysator immer als Slave arbeitet. Das bedeutet, dass der Analysator nur auf Anfragen des Masters antwortet, der Analysator wird niemals selbst eine Kommunikationsaufgabe starten.
Auf jeden Befehl an den Analysator wird ein Antworttelegramm zurückgesendet.

V&F Software Icon AK Interface

Interfaces V&F Analyzer Used As Multiplexer

V&F Connect

Das V&F Connect Programm wird auf einem externen PC installiert und beinhaltet einige DLL Dateien, welche die gesamte Kommunikation mit der V&F Server Software im V&F Messgerät im Hintergrund durchführen.
Zusätzlich zu den DLL Dateien ist es notwendig, dass das Microsoft .net-Framework auf dem externen PC installiert ist.
Auf der Grundlage dieser Kommunikationstechnik können externe Programme wie beispielsweise LabVIEW mit der V&F Server Software interagieren und das V&F Messgerät steuern, also z. B. die Konfiguration ändern, Messungen starten, Ergebnisse empfangen usw.

V&F Software Icon Connect Interface

Interfaces V&F Connect Overview

V&F EtherCAT

Die V&F EtherCat Schnittstelle ermöglicht eine sehr schnelle Kommunikation zwischen Host-Systemen und den V&F Analysatoren. Über diese von V&F zur Verfügung gestellte Schnittstelle können die Analysatoren in sehr schnelle Prozesse eingebunden und gesteuert werden. Verwendet wird diese Schnittstelle zum Beispiel beim Detektieren von Schadstoffen in wiederbefüllbaren PET-Flaschen vor der Wiederbefüllung.

V&F Software Icon Ethercat Interface

Interfaces V&F Ethercat Basic Overview

V&F OPC Server

Die OPC (Open Platform Communications) stellt einen wichtigen Standard in der Automatisierung zur Vernetzung von unterschiedlicher Systeme dar. V&F bietet über diese Schnittstelle die Möglichkeit ihre Analysatoren als Teil von automatisierten Prozessen einzubinden. Verwendet wird dabei der OPC UA – Standard, die modernste Form dieser Typologie. Die OPC Schnittstelle ermöglicht es somit, über einen weit verbreiteten Standard, die V&F Analysatoren anzusprechen und zu integrieren.

V&F Software Icon OPC Interface

OPC Unified Architecture - The Industrial Interoperability Standard

V&F Picture Logo OPC UA

V&F Sensor Interface

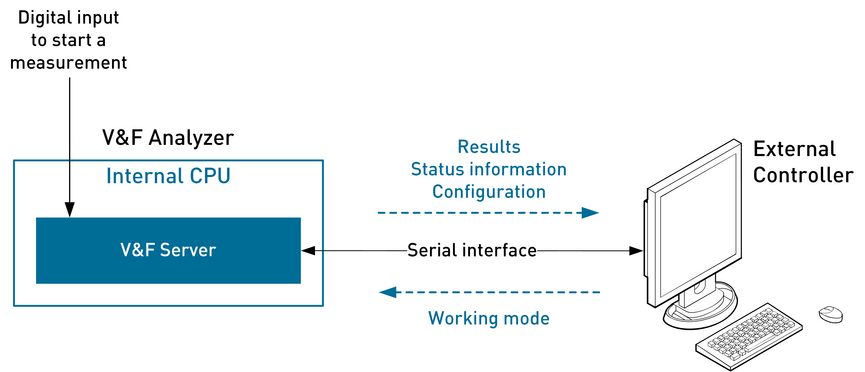

Das V&F Sensor Interface wurde entwickelt um die V&F Messgeräte in sehr schnelle Automatisierungsprozesse zu integrieren.
Die Sensorschnittstelle umfasst eine serielle Schnittstelle und einen digitalen Eingang. Zum Starten einer Messsequenz wird der digitale Eingang verwendet. Dies ermöglicht eine exakte Synchronisation eines Messzyklus des Analysators mit dem umgebenden Prozess.

V&F Software Icon Sensor Interface

Interfaces V&F Sensor Interface Basic Overview
