コンボセンスは、電子衝撃質量分析計（EI-MS）とイオン分子反応質量分析計（IMR-MS）を1台に統合した質量分析計で、幅広いアプリケーションに使用できます。
コンボセンスでは、体積パーセント単位の主成分と、ppmやppb単位の微量ガスを同時に測定することができます。
ガス測定装置
ComboSense
代表的なアプリケーション
V&F ComboSenseは最先端の技術で、以下の分野のアプリケーションに使用することができます：
- 自動車アプリケーション
- 食品、飲料、タバコのアプリケーション
- 環境アプリケーション
- 医療アプリケーション
- 様々な産業におけるアプリケーション
機能図

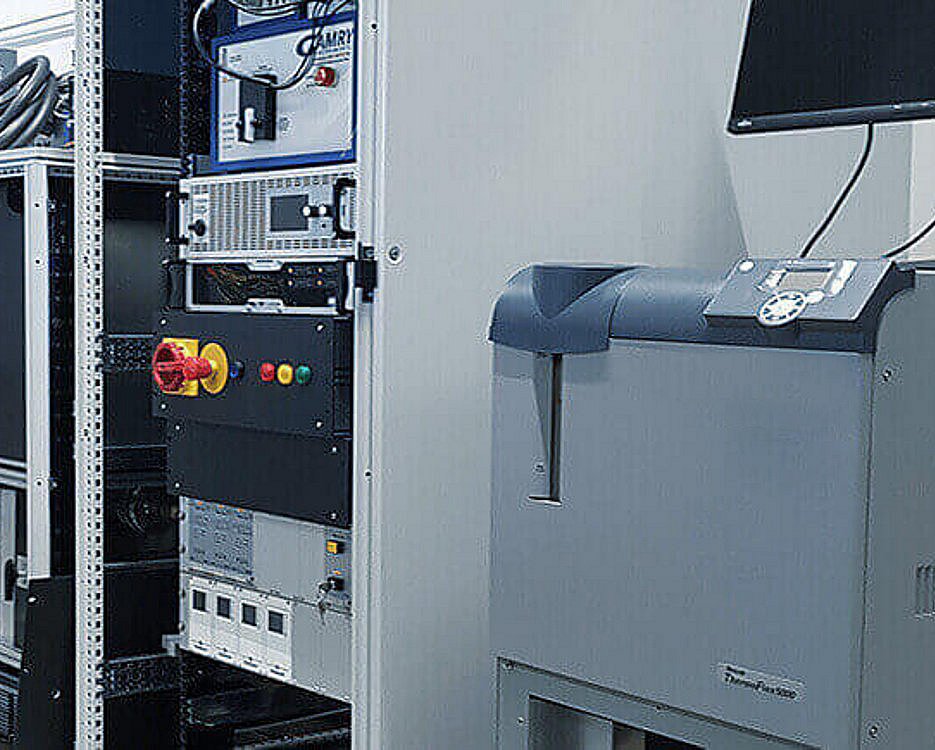

サクセスストーリー
IMR-MSで測定可能な化合物
無機化合物
| 化学式 | 化学式 |
|---|---|
| 水 | H2O |
| 酸素 | O2 |
| 二酸化炭素 | CO2 |
| 一酸化炭素 | CO |
| 硫化水素 | H2S |
| 二酸化硫黄 | SO2 |
| 硫黄 | S |
| アンモニア | NH3 |
| 一酸化窒素 | NO |
| 二酸化窒素 | NO2 |
| 亜酸化窒素 | N2O |
| 塩酸 | HCl |
芳香族
| 化学式 | 化学式 |
|---|---|
| ベンゼン | C6H6 |
| トルエン | C7H8 |
| スチレン | C8H8 |
| キシレン/エチルベンゼン | C8H10 |
| フェノール | C6H6O |
| PAH |
アルカン
| 化学式 | 化学式 |
|---|---|
| メタン | CH4 |
| エタン | C2H6 |
| プロパン | C3H8 |
| ブタン | C4H10 |
| ペンタン | C5H12 |
| ヘキサン | C6H14 |
| ヘプタン | C7H16 |
| オクタン | C8H18 |
| ノナン | C9H20 |
| デカン | C10H22 |
アルケン
| 化学式 | 化学式 |
|---|---|
| エテン類 | C2H4 |
| プロペン | C3H6 |
| ブテン類 | C4H8 |
| ペンテン類 | C5H10 |
| ヘキセン | C6H12 |
| ヘプテン | C7H14 |
| オクテン | C8H16 |
| ノネン | C9H18 |
| デセン | C10H20 |
| 1,3 ブタジエン | C4H6 |
アルキン
| 化学式 | 化学式 |
|---|---|
| アセチレン | C2H2 |
| プロピレン | C3H4 |
硫黄化合物
| 化学式 | 化学式 |
|---|---|
| 硫化水素 | H2S |
| 硫化カルボニル | COS |
| 二酸化硫黄 | SO2 |
| 二硫化炭素 | CS2 |
| 硫化水素 | H2S |
| メチルメルカプタン | CH3SH |
| エチルメルカプタン | C2H5SH |
窒素化合物
| 化学式 | 化学式 |
|---|---|
| アンモニア | NH3 |
| 一酸化窒素 | NO |
| 二酸化窒素 | NO2 |
| 亜酸化窒素 | N2O |
アルコール
| 化学式 | 化学式 |
|---|---|
| メタノール | CH3OH |
| エタノール | C2H5OH |
| プロパノール | C3H7OH |
| ブタノール | C4H9OH |
アルデヒド
| 化学式 | 化学式 |
|---|---|
| ホルムアルデヒド | HCHO |
| アセトアルデヒド | CH3CHO |
| プロピオンアルデヒド | C2H5CHO |
| ヘキサナール | C6H12O |
| ベンズアルデヒド | C7H6O |
ケトン体
| 化学式 | 化学式 |
|---|---|
| アセトン | C3H6O |
| メチルエチルケトン（ブタノン） | C4H8O |
カルボン酸
| 化学式 | 化学式 |
|---|---|
| ギ酸 | HCO2H |
| 酢酸 | C2H4O2 |
| 吉草酸 | C5H10O2 |
アミン
| 化学式 | 化学式 |
|---|---|
| メチルアミン | CH3NH2 |
| トリメチルアミン | C3H9N |
| アニリン | C6H5NH2 |
メルカプタンと有機硫黄化合物
| 化学式 | 化学式 |
|---|---|
メチルメルカプタン | CH3SH |
| ジメチルサルファイド | C2H6S |
| ジメチルジスルフィド | C2H6S2 |
シロキサン
| 化学式 | 化学式 |
|---|---|
| ヘキサメチルジシロキサン | C6H18OSi2 |
| ヘキサメチルシクロトリシロキサン(D3) | C6H18O3Si3 |
| オクタメチルシクロテトラシロキサン(D4) | C8H24O4Si4 |
| デカメチルシクロペンタシロキサン（D5） | C10H30O5Si5 |
| ドデカメチルシクロヘキサシロキサン（D6） | C12H36O6Si6 |
ハロゲン化炭化水素
| 化学式 | 化学式 |
|---|---|
| 塩化ビニル | C2H3Cl |
| クロロホルム | CHCl3 |
| クロロベンゼン | C6H5Cl |
| セボフルラン | C4H3F7O |
その他の接続クラス
- エーテル
- エステル
- 有機リン化合物
- テルペン類
- ラクトン類
EI-MSで測定可能な化合物
永久ガス
| 化学式 | 化学式 |
|---|---|
| 水素 | H2 |
| 酸素 | O2 |
| 窒素 | N2 |
| 一酸化炭素 | CO |
| 二酸化炭素 | CO2 |
湿度
| 化学式 | 化学式 |
|---|---|
| 水 | H2O |
希ガス
| 化学式 | 化学式 |
|---|---|
| ヘリウム | He |
| ネオン | Ne |
| アルゴン | Ar |
| クリプトン | Kr |
| キセノン | Xe |
炭化水素
| 化学式 | 化学式 |
|---|---|
| メタン | CH4 |
| ベンゼン | C6H6 |
| トルエン | C7H8 |
仕様
技術データ IMR-MS
| 技術データ | IMR-MS |
|---|---|
| 質量範囲 | 7 - 519 amu |
| 分解能 | < 1 amu |
| 分析時間 | 10ミリ秒 |
| 測定範囲 | 10^5 |
| 応答時間 | 150ミリ秒 |
| 検出限界 | 100 ppt |
技術データ EI-MS
| 技術データ | EI-MS |
|---|---|
| 質量範囲 | 1 - 100 amu |
| 分解能 | < 1 amu |
| 分析時間 | 32 msec |
| 測定範囲 | 0-100 vol |
| 応答時間 | T90 150ミリ秒 |
| 検出限界 | 100 ppm |
技術データ IMR-MS & EI-MS
| 技術データ | IMR-MS & EI-MS |
|---|---|
| 濃度ドリフト | <±5%（24時間 |
| 精度 | <± 3% |
| 精度 | <± 3% |
| 周囲温度 | 20°C - 35°C |
| 最大湿度 | 80% (結露しないこと) |
| ガス消費量 | 30～3000 ml/分 |
| ガス入口温度 | 50°C - 190°C |
| ガス入口圧力 | 0.75 - 2 bar(a) |
| 消費電力 | 230 V/50 Hz または 115 V/60 Hz 1000 W |
| 寸法（幅x高さx奥行） | 534 x 806 x 639 mm |
| 重量 | 94 kg |
* 被測定物、システム構成、装置設定による
** 使用するガスインレットシステムに依存
